圓振動篩主要用途及使用條件：
圓振動篩是指物料在網面上做圓形運動,用于煤炭、冶金、礦山等部門作產品分級用,該圓振篩機處理能力強,篩分效率高,具有技術參數合理,結構強度、剛度高,運轉可靠,噪音小,維修方便等特點。
圓振動篩結構特征：
驅動篩機采用結構簡單、制造維修容易的瓣形聯軸器和撓性盤聯軸器,克服了萬向聯軸器易損壞的缺陷;振動器采用塊偏心式結構,結構簡單;可配套選擇給料箱,給料箱的應用增加振動篩的有效篩分面積,同時延長進料端篩網使用壽命;傳動部分增加了中間過渡軸承座,中間過渡軸承座的應用有效保護了電機,延長了電機使用壽命。電動機安裝在篩框的左側,也可安裝在篩框的右側。該系列篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。
圓振篩的結構:

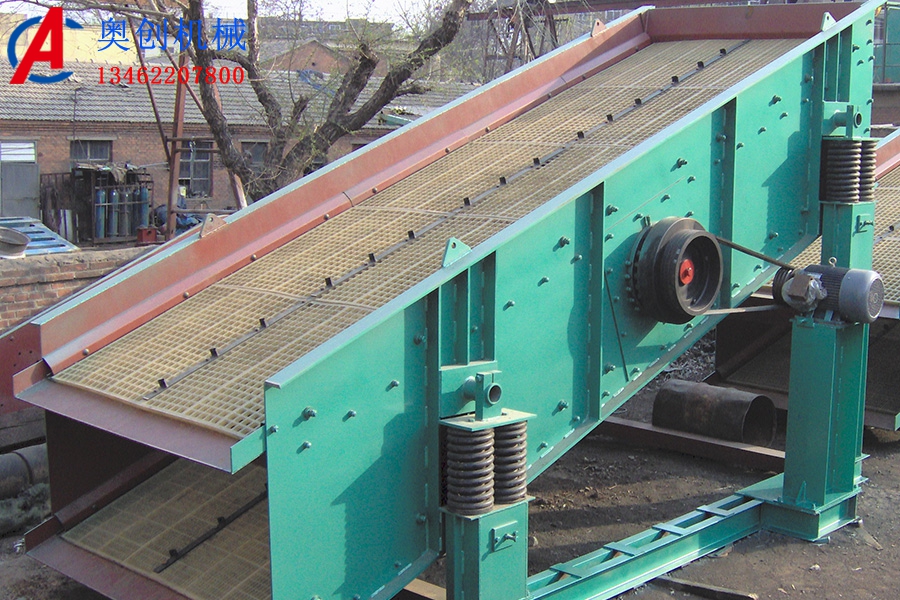

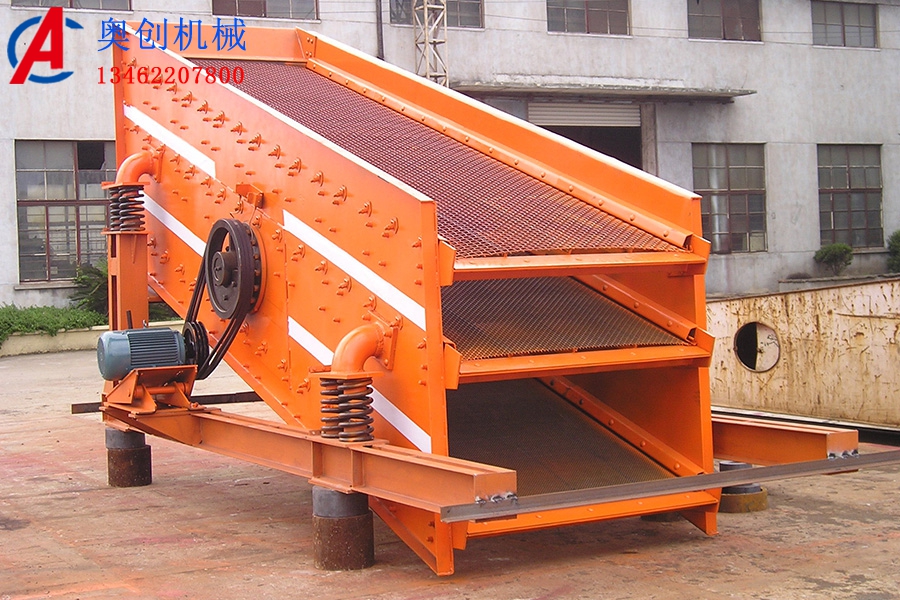

圓振動篩(震動篩)結構:主要由篩箱、激振器、懸掛(或支承)裝置及電動機等組成。電動機經三角皮帶,帶動激振器主軸回轉,由于激振器上不平衡重物的離心慣性力作用,使篩箱獲振動。改變激振器偏心重,可獲得不同振幅。
