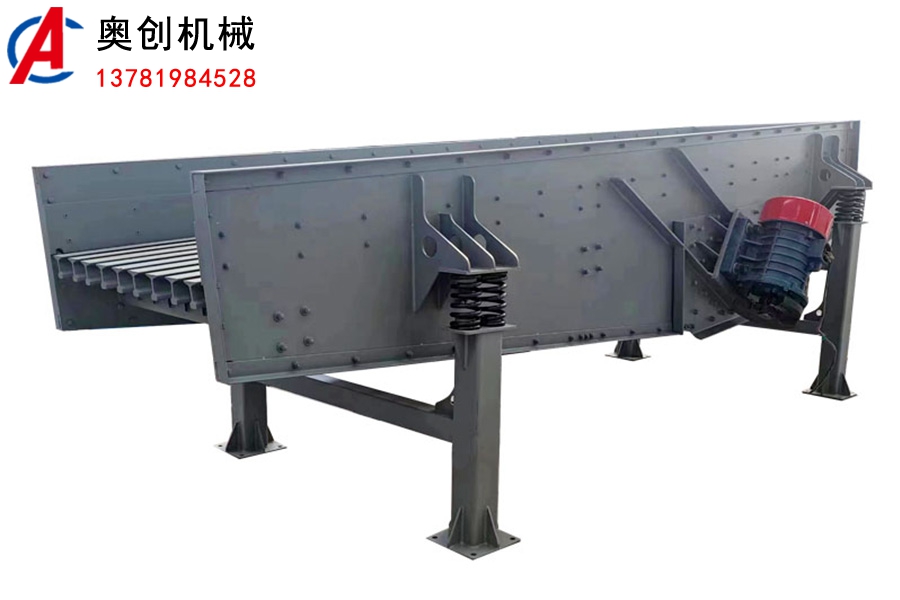

棒條振動給料機
棒條振動給料機介紹
鵬威機械生產的棒條振動給料機采用盲板加棒條形式的給料面，適用于破碎機前大塊物料的均勻給料，特別適用于黑色或有色金屬礦石、建筑石料粗碎或中碎前的給料用。其棒條縫隙可調，能在給料同時將泥土和細碎物料分離出去，有效地發揮了后面的破碎機功能。具有結構簡單、維護方便、強度高、耐沖擊、耐磨損、低噪音等特點。采用消化引進美國枝術制造的振動器、框架式環槽鉚釘聯接結構。又采用錳鋼制造的護板和棒條，結構堅固、強度高、耐沖擊、耐磨損。
棒條振動給料機結構
棒條振動給料機共有六個規格，用于破碎機前大塊物料的均勻給料及分離，特別適用于水電行業、建筑石料及黑色或有色金屬、礦石粗破前給料和初篩。該系列振動給料機采用振動電機為激振源，結構簡單、維護方便．產量大，壽命長，結實耐用。適用于破碎機前大塊物料的均勻給料。特別適合于黑色或有色金屬礦石、建筑石料粗碎前的給料用。
棒條式振動給料機（棒條式振動篩）產品主要由激振源（振動電機）、機體、減振彈簧、前后支架等組成。
1、振動電機：振動電機是一種將動力源和振動源和為一體的新型激振器，高效節能，激振力大，使用可靠，調節簡單．使用維護方便等特點。
2、機體：采用板材、型材焊接而成，其作用是將來料通過振動輸送到破碎機。
3、減振彈簧：一般采用金屬螺旋彈簧或橡膠彈簧，其作用是便機體產生彈性振動，減小振動載荷傳遞到基礎或結構架上。
4、支架：采用板材焊接而成，其作用是支撐機體。
棒條振動給料機工作原理
棒條振動給料機主要由一對性能參數相同的振動電機為激振源，當兩臺振動電機以相同的角速度作反向運轉時，其偏心塊所產生的慣性力在特定的相位重復疊加或抵消。從而產生巨大的合成激振動力，使機體在支承彈簧上作強制振動，并以此振動為動力，帶動物料在料槽上作滑動及拋擲運動，從而使物料不斷前移而達到給料目的。當物料通過槽體上的篩條時，較小料可透過篩條間隙而落下，不經過下道的破碎工序，起到篩分的效果。
棒條振動給料機技術參數
型號 | 外形尺寸（寬×長） | 傾角° | 給料粒度 | 雙振幅 | 振次（1/min） | 處理量（t/h） | 振動電機 | |
型號 | 功率 | |||||||
BTZS-936 | 36×12 | -5～0 | 220mm | 11±1 | 800 | 200-220 | Y180M-4 | 18.5 |
BTZS-1248 | 46×16 | -5～0 | 300mm | 11±1 | 800 | 250-280 | Y180L-4 | 22 |
BTZS-1548 | 60×16 | -5～0 | 300mm | 11±1 | 700 | 320-350 | Y200L-4 | 30 |
BTZS-1560 | 60×20 | -5～0 | 300mm | 11±1 | 700 | 320-350 | Y200L-4 | 30 |
BTZS-1660 | 63×20 | -5～0 | 300mm | 11±1 | 700 | 350-280 | Y200L-4 | 30 |
BTZS-1848 | 70×16 | -5～0 | 300mm | 11±1 | 700 | 350-280 | Y200L-4 | 30 |
